分路计量扩展模块

一、产品概述

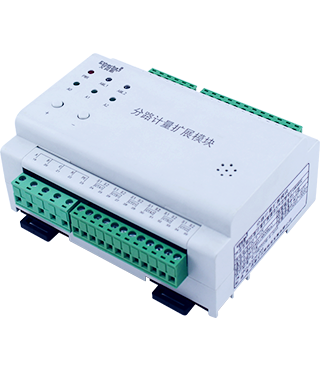

分路计量扩展模块（图1）采用高精度电能计量芯片设计，可实现12路电能计量，并具有采集速率快、测量精度高、扩展性强、稳定性高等特点。模块自身具有自我检测功能，可准确定位模块的异常情况，方便问题查找。

二、功能说明

分路计量扩展模块用于三相四线工作模式下，对12路信号电能进行计量（电流、电压有效值，有功功率，功率因数，电能），对设备进行异常检测，以及采取相应的光电报警方式进行报警。其0.5级高精度的测量性能，12路被测通道，以及其良好的扩展性，可满足广大用户对多路信号电能的检测，以便进行电能监控。

三、技术参数

工作电压：DC 5～12V	额定功率：2W
采集电压范围：AC 0～1000V	电流采集范围：0-100mA
计量通道：12通道	测量精度：0.5级
通信接口：RS485	工作环境温度：-20 ～60℃
安装方式：导轨式安装	外观尺寸：长×宽×高（131×95×58mm）



四、产品特色

1、测量精度高
产品采用专用高精度电能计量芯片设计，测量精度可高达0.5级。
2、可扩展性强
系统采用模块化设计，每个产品具有一个唯一本地地址，可以通过按键进行设置。同一台主设备下最多可以外接8个分路计量模块，共计96路电流。满足绝大多数对支路电流采集的应用。
3、多通信接口
产品设计两个独立的RS485接口，并实现相同的功能，提高了设备的通信稳定性及设备的可靠性。
4、宽电压采集
设备采用全隔离设计，可以检测0-1000V的直流电压范围。并通过适配不同的互感器完成各量程的电参数采集。
5、故障报警功能
设备具有自检及外检功能，既能完成设备内部基础故障的诊断又能完成部分外部设备功能的诊断，并显示出来。
